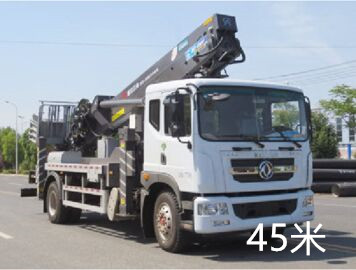

東風天錦45米高空作業車
產品系列 20-45米高空作業車
聯系人：王代軍
手機：138-8686-2466- 電話：0722-3330466
- 傳真：0722-3330499
郵箱：jnzyqc@163.com
地址：湖北省隨州市北郊星光汽車工業園特一號-
優惠活動：2千－1萬
東風天錦45米高空作業車
PRODUCTS TITLE
【歡迎客戶來電或在線咨詢車型◆歡迎客戶來廠或傳真簽訂合同】
| 東風天錦45米高空作業車（韓國上裝） | |||
| 產品型號： | JDF5180JKG45DFH6S高空作業車 | 外型尺寸： | 9720×2550×3920 |
| 底盤型號： | DFH1180EX8 | 作業高度： |
45 |
| 總 質 量 ：(kg) | 17700 | 接近/離去角(° ) | 17/9 |
| 額定質量：(kg) |
|
前懸/后懸： | 1400/2980 |
| 整備質量：(kg) | 17505 | 車 速(km/h)： | 98 |
| 軸荷： |
6435/11200 出廠含稅價格（萬元）： |
||
| 底盤參數 | |||
| 底盤型號： | DFH1180EX8 | 批次： | 346 |
| 軸 數： | 2 | 燃油種類： | 柴油 |
| 軸 距： |
5000 |
前 輪 距： | 1920 |
| 駕駛室乘人數： | 3 | 后 輪 距： | 1860 |
| 輪 胎 數： | 6 | 彈簧片數： | 8/10+8 |
| 輪胎規格： |
10.00R20 18PR,275/80R22.5 18PR |
||
|
發動機參數 |
|||
|
發動機型號 |
發動機生產企業 |
排量 |
功率 |
|
B6.2NS6B210 |
東風康明斯發動機有限公司 |
6200 |
154 |
| 上裝基本配置-臂架 | |||
| 臂架形式： | 七節伸縮臂 | 臂架截面： | 六邊形 |
| 臂架材料： | 進口高強度鋼/3-5mm | 變幅： | 雙缸變幅更加穩定 |
| 起伏角度 ： | 0°-80°（相對水平面） |
安全裝置 |
限位指示燈 |
| 上裝基本配置-作業工況 | |||
| 作業高度： | 45米 | 作業幅度： | 28米 |
| 作業高度時作業幅度： | 2米 |
作業幅度時作業高度： |
30米 |
| 回轉角度 ： | 左右180°回轉 |
|
|
| 上裝基本配置-支腿 | |||
| 支腿形式： | 前后X型 | 支腿材料： | 進口高強度鋼/3mm |
| 支腿跨距： | 縱向6500mm；橫向5950/6150 | 液壓鎖： | 四支腿帶雙向液壓鎖 |
| 支腿檢測 ： | 支腿帶檢測開關，蜂鳴器及水平儀 | 支腿頻閃燈： | （黃色）前后四只 |
| 上裝基本配置-車廂 | |||
| 材料： |
優質碳鋼及鋁合金，鋪 3 ㎜防滑花紋鋁板 |
工具箱： |
鋁合金 1760*620*280 帶不銹鋼門鎖 |
| 側、后防護： |
全防護結構，左右各帶一個工具箱370*440*490,590*450*490 |
洗手箱： | 塑料水 |
| 上裝基本配置-轉臺 | |||
| 立臂： |
進口高強度鋼拼焊而成 |
回轉支撐： |
單排四點接觸球式帶外齒 |
| 減速機： |
渦輪蝸桿式2個 |
馬達： | 液壓 |
| 上裝基本配置-作業斗 | |||
| 額定載荷： | 400（kg） | 尺寸： |
長 X 寬 X 高：1860×720×1050 |
| 回轉： | 360°連續回轉 | 調平形式： |
靜態液壓自動調平 |
| 調平裝置： |
靜態液壓自動調平 |
材質： | 優質碳鋼方管 |
| 上裝基本配置-液壓系統 | |||
| 液壓油箱： | 100L；帶液位表和冷卻器 | 齒輪泵： | 定量泵；流量50m1/r |
| 工作壓力： | 帶壓力表；16MPa | 液壓組閥： | 電液比例閥組，帶手動應急按鈕 |
| 應急泵 ： | 電動應急泵 | 油缸 | 13只，帶雙向平衡閥或液壓鎖鎖止，保證安全 |
| 上裝基本配置-操作系統 | |||
| 支腿： | 手動操作，個支腿單獨可調，上下車互鎖 | 操作方式： | 電控和無線遙控 |
| 臂架動作： | 轉臺和作業斗無線遙控操作 | 發動機啟動、熄火： | 轉臺和作業斗雙位操作 |
| 發動機油門 ： | 遠程電子油門 |
|
|
| 45 米高空作業車注意特點 |
|
1、整車輕量化設計，采用進口高強度鋼焊接，外形美觀； 2、臂架和支腿采用進口高強度鋼焊接成型，外形美觀，受力大，強度高； 3、進口油缸驅動鏈條帶動伸縮臂同步伸縮，快速、平穩、可靠； 4、前X后H型多節支腿穩定性好，跨距大，支腿可同時或單獨操作，操作靈活，能適應多種工況； 5、轉臺左右350回轉，采用了**的行星齒輪減速機構；（具有自潤滑和自鎖功能） 6、采用進口**器自動**，帶顯示屏，設置保護模式進行限幅，安全、可靠； 7、轉臺和吊籃雙位操作，進口電液比例調速，轉臺手動操作，吊籃無線遙控操作； 8、下車與上車互鎖，操作安全、可靠； 9、吊籃靜態液壓自動調平，360°回轉，超載自動保護； 10、支腿帶有位置檢測開關，并有自動感應報**功能； 11、整車帶發動機啟動、熄火和遠程油門開關，操作方便，節省燃油； 12、臂架自帶照明燈，方便夜間或光線暗作業； |
          |
1、我司提供的設備“三包”期為一年或行駛30000km,在“三包”期內，底盤部分的免費維修在用戶所在地的底盤技術服務站進行，專用裝置部分的免費維修由湖北江南公司派專業技術人員上門進行。如因違規操作或使用不當、意外事故等造成的質量故障，湖北江南公司提供及時的維修服務，維修費用由用戶承擔。
2、底盤部分的維修可在用戶使用地就近的底盤技術服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。專用裝置部分的維修，可采用電話、傳真的聯系方式，湖北江南公司在接到用戶電話后24-48小時派專業維修人員前往使用地解決。
3、凡購湖北江南公司的產品，實行“三包”期一年或行駛30000km公里，終身維修，售后服務24-48小時到位解決。
