東風途逸高空作業車
PRODUCTS TITLE
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
|

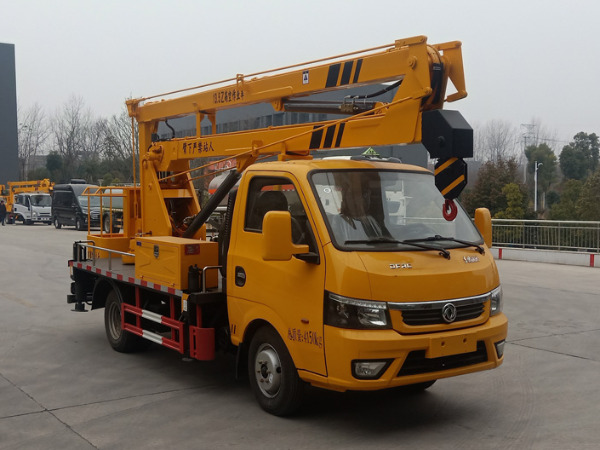

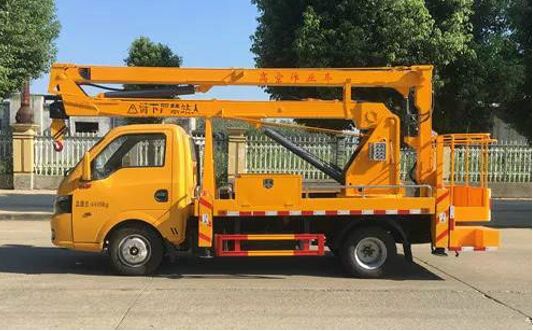

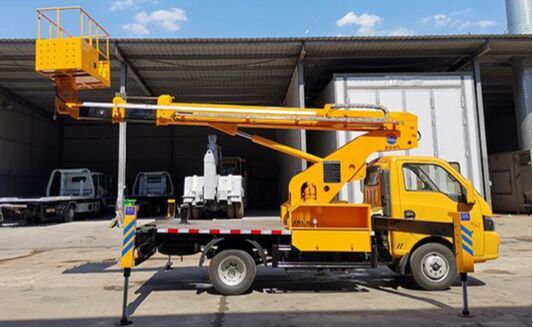

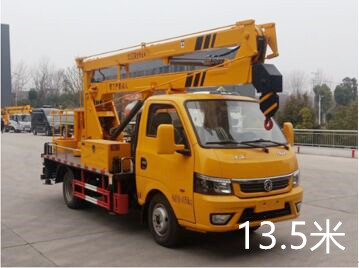

東風途逸13.5米高空作業車（國六標準-藍牌） |
|||
| 整車名稱： | 東風微型高空作業車 | 底盤型號： | EQ1045SJ16DC |
| 總質量： | 4150 | 整備質量： | 4020 |
| 作業高度： | 13.5（米） | 外形尺寸： | 5998x2000x2850 |
| 接近角/離去角： | 20/14 | 前懸/后懸： | 1190/1398 |
| 作業臂形式： | 三節折疊臂 | 車 速： | 103 |
| 軸荷： |
1800/2695 出廠價格（萬元）：
|
||
| 底盤參數 | |||
| 底盤型號： | EQ1045SJ16DC | 批次： | 341 |
| 軸 數： | 2 | 燃油種類： | 柴油 |
| 軸 距： | 2800 | 前 輪 距： | 1369 |
| 駕駛室乘人數： | 2 | 后 輪 距： | 1242 |
| 輪 胎 數： | 6 | 彈簧片數： |
|
| 輪胎規格： | 185R15LT 8PR,6.00R15 10PR | ||
|
發動機參數 |
|||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
|
Q23-115E60 |
安徽全柴動力股份有限公司 |
2300 |
85 |
|
上裝基本配置-臂架 |
|||
| 臂架形式： | 三節折疊臂 | 臂架截面： | 四邊形 |
| 臂架材料： | 型材Q345B/4mm | 變幅： | 單缸變幅 |
| 起伏角度 ： | 0°-70°（相對水平面） |
|
|
|
上裝基本配置-作業工況 |
|||
| **作業高度： | 13.5米 | **高度時作業幅度： | 2米 |
| **作業幅度： | 5.8米 | **幅度時作業高度： | 5.6米 |
| 回轉角度 ： | 雙向360°連續回轉 |
|
|
|
上裝基本配置-起吊性能 |
|||
| **起吊質量： |
900kg |
伸縮起重臂： |
伸長量1米
|
| 鋼絲繩： | （40m）Φ8 | **起吊高度： | 6.4米 |
| 吊鉤 ： | 支腿帶檢測開關，提示音及水平儀 | **起吊幅度： |
5.2米 |
|
上裝基本配置-支腿 |
|||
| 支腿形式： | 前后H型 | 支腿材料： | 型材Q345B/5mm |
| 支腿跨距： | 縱向3300mm；橫向2700 | 液壓鎖： | 四支腿帶雙向液壓鎖 |
| 支腿檢測 ： | 支腿帶檢測開關，提示音及水平儀 | 支腿頻閃燈： | （紅色）2只 |
|
上裝基本配置-車廂 |
|||
| 材料： | 優質碳鋼，鋪3mm防滑花紋鋁板 | 工具箱： | 800*400*400帶不銹鋼鎖件 |
| 側、后防護： | 優質碳鋼模具沖壓成型，高強度 | 洗手箱： | 塑料水箱 |
|
上裝基本配置-轉臺 |
|||
| 立臂： | 低合金鋼板拼焊而成 | 回轉支撐： | 單排四點接觸球式帶外齒 |
| 減速機： | 渦輪蝸桿式，CW-28 | 馬達： | BMP-50 |
|
上裝基本配置-作業斗 |
|||
| 額定載荷： | ≤200（kg） | 尺寸（長*寬*高）： | 1080*620*1150 |
| 安全帶： |
一副 |
調平形式： | 機械式調平 |
| 調平裝置 ： | 外置拉桿機械調平 |
|
|
|
上裝基本配置-液壓系統 |
|||
| 液壓油箱： | 65L；帶液位表 | 齒輪泵： | 定量泵；流量25m1/r |
| 工作壓力： | 帶壓力表；16MPa | 液壓組閥： | 集成電磁閥組 |
| 油缸 ： |
10只，帶雙向平衡閥或液壓鎖鎖止 |
|
|
|
上裝基本配置-操作系統 |
|||
| 支腿： | 手動操作，單獨可調，上下車互鎖 | 操作方式： | 手動和電動結合 |
| 臂架動作： | 轉臺和吊籃電動雙位操作 | 發動機啟動、熄火： | 轉臺和作業斗雙位操作 |
| 發動機油門 ： | 手動拉線 |
|
|
 |
|
主要特點：
◇ 該車采用國際**的江鈴高檔底盤加裝三節折臂液壓舉升專用裝置
◇ 環保項達到**機動車第Ⅳ階段排放標準
◇ 采用國產、進口換向閥及液壓油缸，換向平穩，操作靈活方便，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖，系統設過載保護閥，油壓超過定值自動卸載。
◇ 轉臺、工作斗雙工位操作
◇ 支腿與工作臂互鎖，安全可靠防止誤操作
◇ H型支腿，跨距大，穩定性好，支腿可**伸縮又可聯運，裝有支腿報閃燈，用于作業時支腿示廓，發出光報**信號 ◇ 工作斗自動調平，外置拉桿強制平衡 ◇ 帶1T吊勾
|
          |
1、我司提供的設備“三包”期為一年或行駛30000km,在“三包”期內，底盤部分的免費維修在用戶所在地的底盤技術服務站進行，專用裝置部分的免費維修由湖北江南公司派專業技術人員上門進行。如因違規操作或使用不當、意外事故等造成的質量故障，湖北江南公司提供及時的維修服務，維修費用由用戶承擔。
2、底盤部分的維修可在用戶使用地就近的底盤技術服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。專用裝置部分的維修，可采用電話、傳真的聯系方式，湖北江南公司在接到用戶電話后24-48小時派專業維修人員前往使用地解決。
3、凡購湖北江南公司的產品，實行“三包”期一年或行駛30000km公里，終身維修，售后服務24-48小時到位解決。
