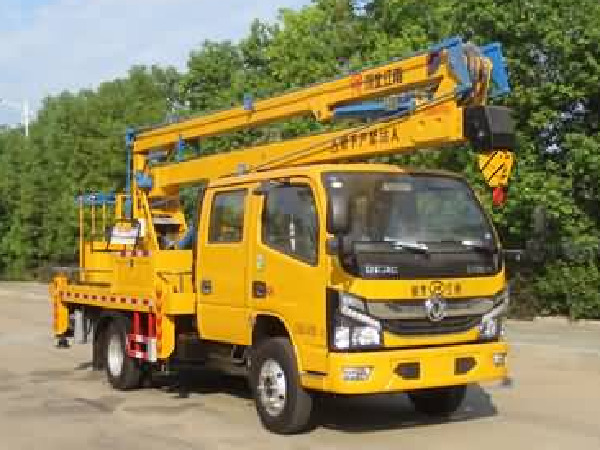

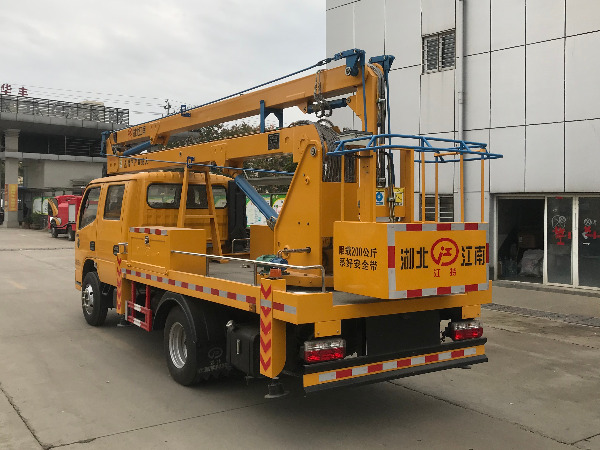

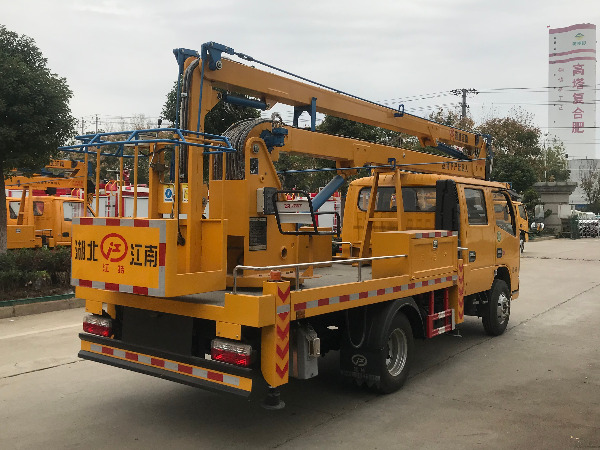

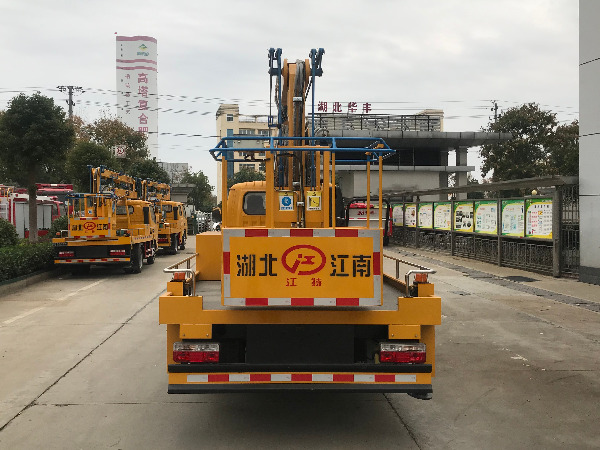

東風14米高空作業車
PRODUCTS TITLE
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
| 東風14米高空作業車 （國六標準-已經上市） | |||
| 整車型號： | JDF5060JGK14E6型高空作業車 | 外形尺寸： | 6870x2000x3050 |
| 底盤型號： | EQ1075DJ3CDF | 出廠價格（萬元）： |
|
| 作業高度： | 14（米） | 接近角/離去角 | 24/7 |
| 整備質量： |
5615 |
前懸/后懸： | 1055/2145 |
| 總質量： | 5940 | **車速： | 110 |
| 軸荷： | 2060/4220 | ||
| 底盤參數 | |||
| 底盤型號： | EQ1075DJ3CDF | 批次： | 328 |
| 軸 數： | 2 | 燃油種類： | 柴油 |
| 軸 距： | 3308 | 前 輪 距： | 1521 |
| 駕駛室乘人數： | 2+3 | 后 輪 距： | 1498 |
| 輪 胎 數： | 6 | 彈簧片數： | 6/6+5 |
| 輪胎規格： | 7.00R16 | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
|
Q28-130E60 YCY24140-60 |
安徽全柴動力股份有限公司 廣西玉柴機器股份有限公司 |
2800 2360 |
96 103 |
| 上裝基本配置-臂架 | |||
| 臂架形式： | 三節折疊臂 | 臂架截面： | 四邊形 |
| 臂架材料： | 型材Q345B/4mm | 變幅： | 單缸變幅 |
| 起伏角度 ： | 0°-70°（相對水平面） |
|
|
| 上裝基本配置-作業工況 | |||
| **作業高度： | 14米 | **作業幅度： | 6.3米 |
| **作業高度時作業幅度： | 2米 | **作業幅度是作業高度： | 8米 |
| 回轉角度 ： | 雙向360°連續回轉 |
|
|
| 上裝基本配置-支腿 | |||
| 支腿形式： | 前后H型 | 支腿材料： | 型材Q345B/5mm |
| 支腿跨距： | 縱向3240mm；橫向3180 | 液壓鎖： | 四支腿帶雙向液壓鎖 |
| 支腿檢測 ： | 水平檢測 | 支腿頻閃燈： | （黃色）前后四只 |
| 上裝基本配置-車廂 | |||
| 材料： | 優質碳鋼及型材，鋪防滑花紋板 | 工具箱： | 1200*400*500帶不銹鋼鎖件 |
| 側、后防護： | 優質碳鋼高強度型材 | 洗手箱： | 塑料水箱 |
| 上裝基本配置-轉臺 | |||
| 立臂： | 低合金鋼板拼焊而成 | 回轉支撐： | 單排四點接觸球式帶外齒 |
| 減速機： | 渦輪蝸桿式 CW-28 | 馬達： | BMP-50 |
| 上裝基本配置-作業斗 | |||
| 額定載荷： | 200（kg） | 尺寸（長*寬*高）： | 1080*620*1150 |
| 回轉： | 360°連續回轉 | 調平形式： | 外置拉桿機械調平 |
| 調平裝置 ： | 機械調平 ，拉桿外置 | 保險帶 | 一副 |
| 上裝基本配置-液壓系統 | |||
| 液壓油箱： | 65L；帶液位表 | 齒輪泵： | 定量泵；流量50m1/r |
| 工作壓力： | 帶壓力表；16MPa | 液壓組閥： | 集成電磁閥組 |
| 應急泵 ： | 選裝 | 油缸 | 9只，帶雙向平衡閥或液壓鎖鎖止，保證安全 |
| 上裝基本配置-操作系統 | |||
| 支腿： | 手動操作，個支腿單獨可調，上下車互鎖 | 操作方式： | 手動和電控結合 |
| 臂架動作： | 轉臺和作業斗電動雙位操作 | 發動機啟動、熄火： | 轉臺和作業斗雙位操作 |
| 發動機油門 ： | 手動拉線 |
|
|
|
主要特點： |
|
1、臂架和支腿均采用低合金Q345型材，四周無焊縫，外形美觀，受力大，強度高； 2、H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況； 3、回轉機構采用可調節式，方便調節； 4、轉臺雙向360°回轉，采用了**的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果； 5、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便； 6、下車與上車互鎖，操作安全、可靠； 7、上車操作通過節流閥實現無極調速； 8、吊籃采用外置拉桿機械式調平，更加穩定和可靠； 9、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油； |
          |
1、我司提供的設備“三包”期為一年或行駛30000km,在“三包”期內，底盤部分的免費維修在用戶所在地的底盤技術服務站進行，專用裝置部分的免費維修由湖北江南公司派專業技術人員上門進行。如因違規操作或使用不當、意外事故等造成的質量故障，湖北江南公司提供及時的維修服務，維修費用由用戶承擔。
2、底盤部分的維修可在用戶使用地就近的底盤技術服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。專用裝置部分的維修，可采用電話、傳真的聯系方式，湖北江南公司在接到用戶電話后24-48小時派專業維修人員前往使用地解決。
3、凡購湖北江南公司的產品，實行“三包”期一年或行駛30000km公里，終身維修，售后服務24-48小時到位解決。
