車型詳情

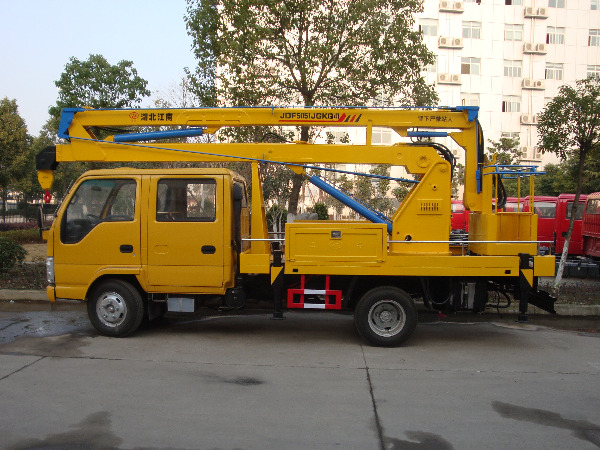

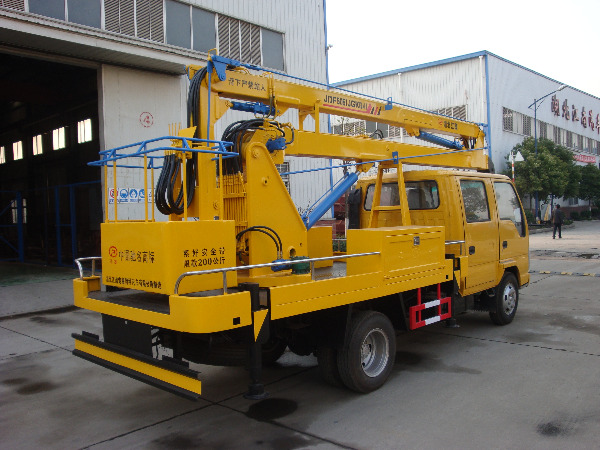

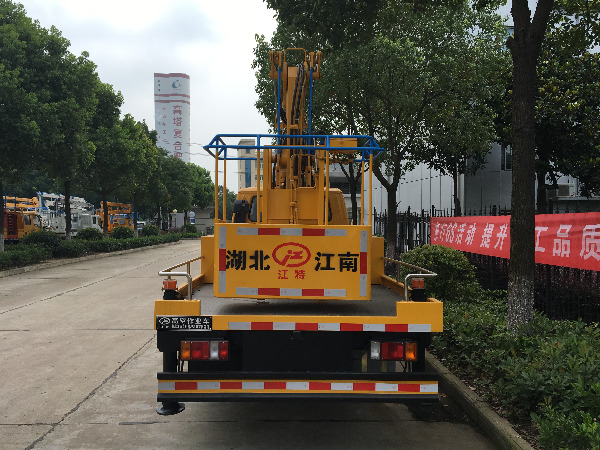

慶鈴14米高空作業車
PRODUCTS TITLE
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
| 慶鈴14米高空作業車（國六標準-14米）
|
|
整車型號：
|
JDF5050JGK14J6型高空作業車
|
外形尺寸：
|
6800x1990x3000
|
|
底盤型號：
|
QL1070BUHWY
|
出廠價格（萬元）：
|
|
|
作業高度：
|
14（米）
|
接近角/離去角
|
24/16
|
|
整備質量：
|
5955
|
前懸/后懸：
|
1015/2155
|
|
總質量：
|
6280
|
車 速：
|
95
|
|
軸荷：
|
2060/4220
|
|
底盤參數
|
|
底盤型號：
|
QL1070BUHWY
|
批次：
|
336
|
|
軸 數：
|
2
|
燃油種類：
|
柴油
|
|
軸 距：
|
3360
|
前 輪 距：
|
1504
|
|
駕駛室乘人數：
|
2+3
|
后 輪 距：
|
1425
|
|
輪 胎 數：
|
6
|
彈簧片數：
|
8/6+5
|
|
輪胎規格：
|
7.00R16LT 12PR
|
|
發動機參數
|
|
發動機型號
|
發動機生產企業
|
排量
|
功率
|
4KH1CN6LB
|
慶鈴五十鈴(重慶)發動機有限公司
|
2999
|
88
|
|
上裝基本配置-臂架
|
|
臂架形式：
|
三節折疊臂
|
臂架截面：
|
四邊形
|
|
臂架材料：
|
型材Q345B/4mm
|
變幅：
|
單缸變幅
|
|
起伏角度 ：
|
0°-70°（相對水平面）
|
|
|
|
上裝基本配置-作業工況
|
|
作業高度：
|
14米
|
作業幅度：
|
6.3米
|
|
作業高度時作業幅度：
|
2米
|
作業幅度是作業高度：
|
8米
|
|
回轉角度 ：
|
雙向360°連續回轉
|
|
|
|
上裝基本配置-支腿
|
|
支腿形式：
|
前后H型
|
支腿材料：
|
型材Q345B/5mm
|
|
支腿跨距：
|
縱向3240mm；橫向3180
|
液壓鎖：
|
四支腿帶雙向液壓鎖
|
|
支腿檢測 ：
|
水平檢測
|
支腿頻閃燈：
|
（黃色）前后四只
|
|
上裝基本配置-車廂
|
|
材料：
|
優質碳鋼及型材，鋪防滑花紋板
|
工具箱：
|
1200*400*500帶不銹鋼鎖件
|
|
側、后防護：
|
優質碳鋼高強度型材
|
洗手箱：
|
塑料水箱
|
|
上裝基本配置-轉臺
|
|
立臂：
|
低合金鋼板拼焊而成
|
回轉支撐：
|
單排四點接觸球式帶外齒
|
|
減速機：
|
渦輪蝸桿式 CW-28
|
馬達：
|
BMP-50
|
|
上裝基本配置-作業斗
|
|
額定載荷：
|
200（kg）
|
尺寸（長*寬*高）：
|
1080*620*1150
|
|
回轉：
|
360°連續回轉
|
調平形式：
|
外置拉桿機械調平
|
|
調平裝置 ：
|
機械調平 ，拉桿外置
|
保險帶
|
一副
|
|
上裝基本配置-液壓系統
|
|
液壓油箱：
|
65L；帶液位表
|
齒輪泵：
|
定量泵；流量50m1/r
|
|
工作壓力：
|
帶壓力表；16MPa
|
液壓組閥：
|
集成電磁閥組
|
|
應急泵 ：
|
選裝
|
油缸
|
9只，帶雙向平衡閥或液壓鎖鎖止，保證安全
|
|
上裝基本配置-操作系統
|
|
支腿：
|
手動操作，個支腿單獨可調，上下車互鎖
|
操作方式：
|
手動和電控結合
|
|
臂架動作：
|
轉臺和作業斗電動雙位操作
|
發動機啟動、熄火：
|
轉臺和作業斗雙位操作
|
|
發動機油門 ：
|
手動拉線
|
|
|
主要特點：
|
|
1、臂架和支腿均采用低合金Q345型材，四周無焊縫，外形美觀，受力大，強度高；
2、H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；
3、回轉機構采用可調節式，方便調節；
4、轉臺雙向360°回轉，采用了**的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；
5、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
6、下車與上車互鎖，操作安全、可靠；
7、上車操作通過節流閥實現無極調速；
8、吊籃采用外置拉桿機械式調平，更加穩定和可靠；
9、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
|



  |
| 備注：查詢慶鈴高空作業車價格請點擊 |
1、我司提供的設備“三包”期為一年或行駛30000km,在“三包”期內，底盤部分的免費維修在用戶所在地的底盤技術服務站進行，專用裝置部分的免費維修由湖北江南公司派專業技術人員上門進行。如因違規操作或使用不當、意外事故等造成的質量故障，湖北江南公司提供及時的維修服務，維修費用由用戶承擔。
2、底盤部分的維修可在用戶使用地就近的底盤技術服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。專用裝置部分的維修，可采用電話、傳真的聯系方式，湖北江南公司在接到用戶電話后24-48小時派專業維修人員前往使用地解決。
3、凡購湖北江南公司的產品，實行“三包”期一年或行駛30000km公里，終身維修，售后服務24-48小時到位解決。
