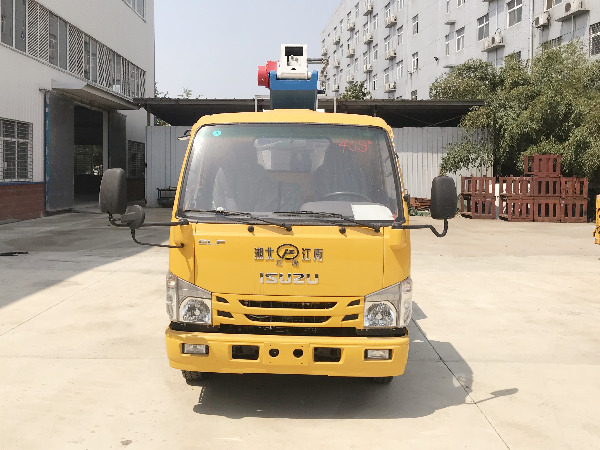

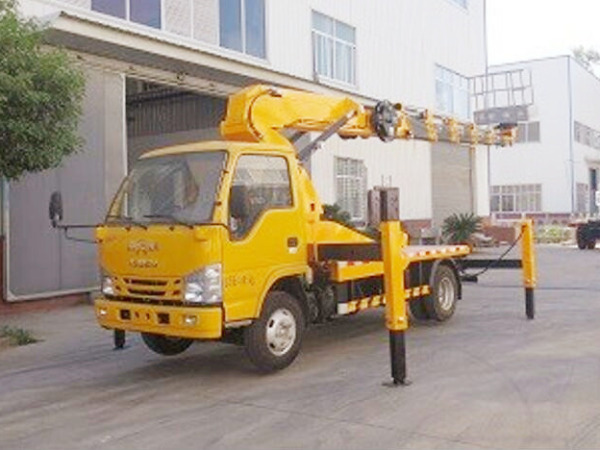

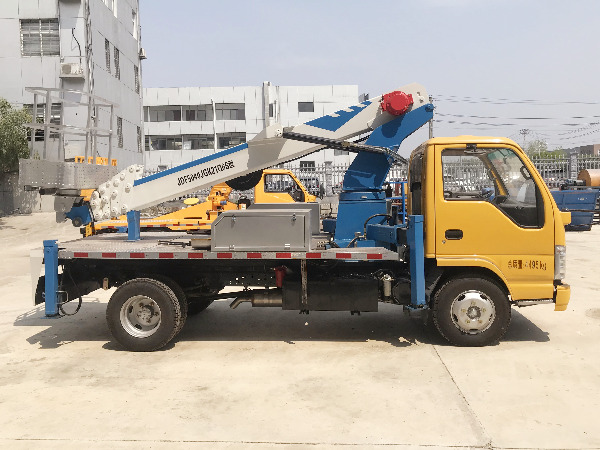

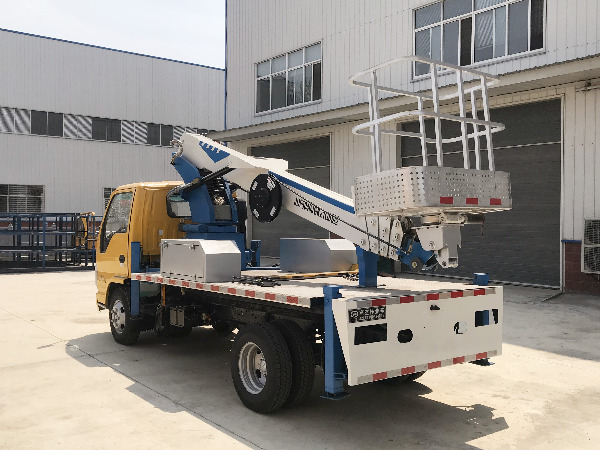

慶鈴24米高空作業車
PRODUCTS TITLE
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
| 慶鈴伸縮臂高空作業車（國六標準-上藍牌） | |||
| 整車型號： | JDF5040JGK24Q6S型高空作業車 | 底盤型號： | QL1040BUHAY |
| 總質量： | 4365 | 整備質量： | 4495 |
| 作業高度： | 24（米） | 外形尺寸： | 5950x1950x2750 |
| 接近角/離去角： | 24/15 | 前懸/后懸： | 1015/1255 |
| 作業臂形式： | 六節伸縮臂 | 車 速： | 105 |
| 軸荷： | 1805/2690 出廠含稅價格（萬元） |
||
| 底盤參數 | |||
| 底盤型號： | QL1040BUHAY | 批次： | 340 |
| 軸 數： | 2 | 燃油種類： | 柴油 |
| 軸 距： | 3360 | 前 輪 距： | 1377,1504 |
| 駕駛室乘人數： | 3 | 后 輪 距： | 1425,1525 |
| 輪 胎 數： | 6 | 彈簧片數： | 8/6+5 |
| 輪胎規格： | 7.00R16 8PR | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
|
4KH1CN6LB |
慶鈴五十鈴發動機有限公司 | 2999 | 88 |
| 上裝基本配置-臂架 | |||
| 臂架形式： | 六節伸縮臂 | 臂架截面： | 五邊形 |
| 臂架材料： | 進口高強度鋼/3mm | 變幅： | 雙缸變幅更加穩定 |
| 起伏角度 ： | 0°-80°（相對水平面） |
|
|
| 上裝基本配置-作業工況 | |||
| 作業高度： | 24米 | 作業幅度： | ＞100kg：側方12.5m，正后方16m，正前方7m |
| 作業幅度： | ≤100kg：側方13.5m，正后方17m，正前方8m | 作業高度： | 24米 |
| 回轉角度 ： | 左右180°回轉 |
|
|
| 上裝基本配置-支腿 | |||
| 支腿形式： | 前X后H型，駕駛室前八字型 | 支腿材料： | 進口高強度鋼/3mm |
| 支腿跨距： | 縱向3900mm；橫向3900/3420 | 液壓鎖： | 四支腿帶雙向液壓鎖 |
| 支腿檢測 ： | 支腿帶檢測開關，提示音及水平儀 | 支腿頻閃燈： | （黃色）前后四只 |
| 上裝基本配置-車廂 | |||
| 材料： | 優質碳鋼及鋁合金，鋪防滑濾鏡花紋板 | 工具箱： | 鋁合金800*360*320帶不銹鋼鎖件 |
| 側、后防護： | 帶壓力表；16MPa | 洗手箱： | 塑料水箱 |
| 上裝基本配置-轉臺 | |||
| 立臂： | 進口高強度鋼拼焊而成 | 回轉支撐： | 單排四點接觸球式帶外齒 |
| 減速機： | 帶壓力表；16MPa | 馬達： | 液壓 |
| 上裝基本配置-作業斗 | |||
| 額定載荷： | 300（kg） | 尺寸（長*寬*高）： | 1250*610*1040 |
| 回轉： | 360°連續回轉 | 調平形式： | 靜態液壓自動調平 |
| 調平裝置 ： | 靜態液壓自動調平 | 材質 | 優質碳鋼方管 |
| 上裝基本配置-液壓系統 | |||
| 液壓油箱： | 65L；帶液位表和冷卻器 | 齒輪泵： | 定量泵；流量50m1/r |
| 工作壓力： | 帶壓力表；16MPa | 液壓組閥： | 電液比例閥組，帶手動應急按鈕 |
| 應急泵 ： | 電動應急泵 |
|
|
| 上裝基本配置-操作系統 | |||
| 支腿： | 手動操作，個支腿單獨可調，上下車互鎖 | 操作方式： | 電控和無線遙控 |
| 臂架動作： | 轉臺和作業斗無線遙控操作 | 發動機啟動、熄火： | 轉臺和作業斗雙位操作 |
| 發動機油門 ： | 遠程電子油門 |
|
|
| 24米伸縮臂高空作業車主要特點： |
|
1、整車輕量化設計，采用進口高強度鋼焊接，外形美觀； 2、臂架和支腿采用進口高強度鋼焊接成型，外形美觀，受力大，強度高； 3、進口油缸驅動鏈條帶動伸縮臂同步伸縮，快速、平穩、可靠； 4、前后 X 型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況； 5、轉臺左右180°回轉，采用了**的雙渦輪蝸桿減速機構；（具有自潤滑和自鎖功能） 6、采用進口**器自動**，帶顯示屏，設置保護模式進行限幅，安全、可靠； 7、轉臺和吊籃雙位操作，進口電液比例調速，轉臺手動操作，吊籃無線遙控操作； 8、下車與上車互鎖，操作安全、可靠； 9、吊籃靜態液壓自動調平，360°回轉，超載自動保護； 10、支腿帶有位置檢測開關，并有自動感應功能； 11、整車帶發動機啟動、熄火和遠程油門開關，操作方便，節省燃油； 12、臂架自帶照明燈，方便夜間或光線暗作業； |
        |
1、我司提供的設備“三包”期為一年或行駛30000km,在“三包”期內，底盤部分的免費維修在用戶所在地的底盤技術服務站進行，專用裝置部分的免費維修由湖北江南公司派專業技術人員上門進行。如因違規操作或使用不當、意外事故等造成的質量故障，湖北江南公司提供及時的維修服務，維修費用由用戶承擔。
2、底盤部分的維修可在用戶使用地就近的底盤技術服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。專用裝置部分的維修，可采用電話、傳真的聯系方式，湖北江南公司在接到用戶電話后24-48小時派專業維修人員前往使用地解決。
3、凡購湖北江南公司的產品，實行“三包”期一年或行駛30000km公里，終身維修，售后服務24-48小時到位解決。
