江特牌JDF5370GXFSG180/Z6型水罐消防車技術規格書
江特牌JDF5370GXFSG180/Z6型水罐消防車技術規格書
- 作者:湖北江南專用特種汽車有限公司
- 發布時間:24-01-24

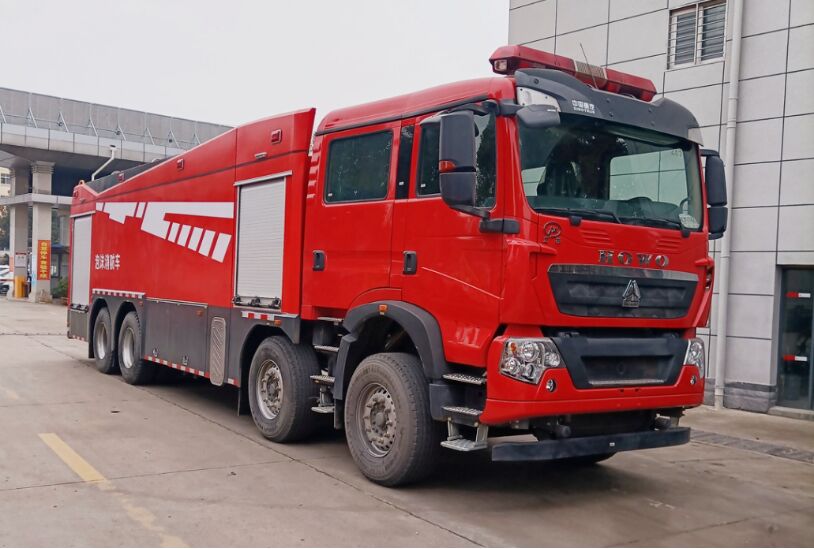

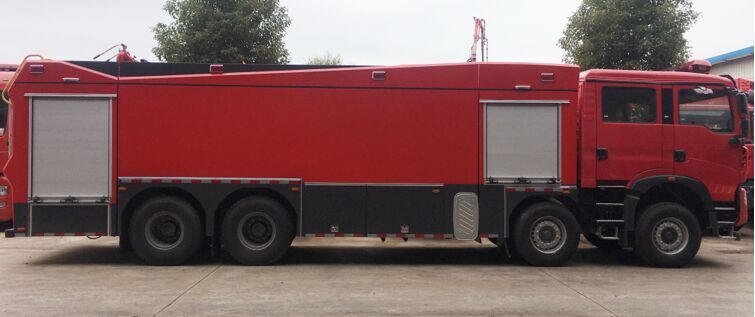

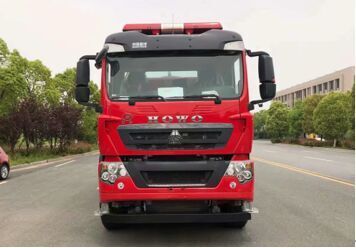

江特牌JDF5370GXFSG180/Z6型水罐消防車采用中.國重汽集團濟南卡車股份有限公司生產的ZZ5447TXFV466MF5底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+4人,該車為外露罐結構，車身前部為器材箱,中部為罐體，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水量18000kg，裝備了上海茸申消防設備有限公司生產的CB10/80-RS型常壓消防泵，額定流量80L/S，車頂安裝成都威斯特消防機械有限公司生產的PS8/80W型車用消防炮。該車的特點是載液量大、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。
【歡迎新老客戶來電或在線咨詢◆歡迎客戶來廠或傳真簽訂合同】
| 重汽豪沃18噸水罐消防車技術規格書 | |||
| 產品型號： | JDF5370GXFSG180/Z6型水罐消防車 | 外形尺寸： | 11900×2550×3700 |
| 底盤型號： | ZZ5447TXFV466MF5 | 罐體容量寸(L)： | 18000 |
| 總 質 量： | 37000 | 接近/離去角(°)： | 19/11 |
| 額定質量： | 18000 | 前懸/后懸： | 1500/2380 |
| 整備質量： | 18550 | 車 速(km/h)： | 95 |
| 排放標準： | GB17691-2018國Ⅵ | ||
| 底盤參數 | |||
| 底盤型號： | ZZ5447TXFV466MF5 | 燃料種類： | 柴油 |
| 軸 數： | 4 | 前 輪 距： | 2110/2110 |
| 軸 距： | 1950+4600+1400 | 后 輪 距： | 1850/1850 |
| 駕駛室乘人數： | 2+4(人) | 彈簧片數： | 11/11/12 |
| 輪 胎 數： | 12 | 軸 荷： | 6200/6500/12150/12150 |
| 輪胎規格： | 385/65R22.5/31580R22.5 18PR，385/65R22.5/12.00R20 | ||
| 整車說明： | 備注：后伸:70mm。罐體容積:18.000立方米,罐體尺寸:5320×2480×1430。整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:455mm。ABS系統**器生產企業/型號為威伯科(上海)管理有限公司/4460046300。主要專用裝置有消防泵、消防炮。 | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| MC11.46-61 | 重汽集團有限公司 | 10518 | 341 |
整車主要參數：
| 外形尺寸 | 11900x2550x3700 |
| 總質量 | 37000kg |
| 載液量 | 18000L |
| 車 速 | 95km/h |
| 消防泵額定流量 | 80L/s 1.0MPa |
| 消防炮額定流量 | 80L/s 1.0MPa |
| 消防炮射程 | ≥75m |
| 接近角/離去角 | 19°/11° |
| 底盤型號 | ZZ5447TXFV466MF5 |  |
| 制造商 | 重汽集團有限公司 | |
| 發動機的功率 | 327kw （重汽曼機器） | |
| 發動機排量 | 7360ml | |
| 發動機排放標準 | GB17691-2018國Ⅵ | |
| 驅動形式 | 6x4 | |
| 軸距 | 1950+4600+1400mm | |
| 允許總重 | 44000kg | |
| 轉彎半徑 | ≤23m | |
| 變速箱 | 手動 | |
| 取力器 | 全功率取力 |

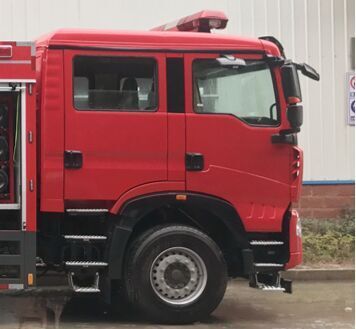

| 機構 | 平頭、原廠雙排座四開門駕駛室 |  |
| 司乘人數 | 2+4人 | |
| 方向盤位置 | 左置 | |
| 設備 | 原車儀表板處設置消防操作儀表板及井燈控/制盒， 加裝 1、井報器； 2、取力器控/制開關及指示燈； 附加電源開關； |
| 總體布置 | 所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。 |
| |
| 器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材 箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置 小型工具 |  |

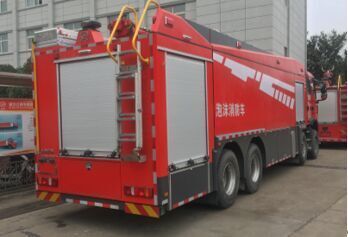

| 泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵 室兩側可放置部分常用器材 | |
| 保溫位置：安裝燃油加熱器（根據客戶需求選裝） | ||

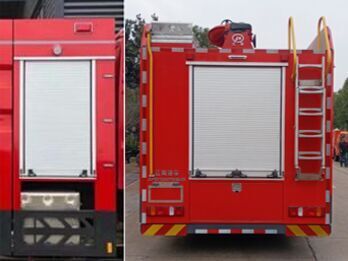

| 爬梯及上車?yán)?br/> | 爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm， 上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。 |
| 容量 | 18000L（SG180） |
|

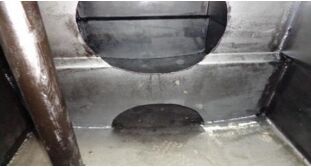

| 材質 | 優質碳鋼（板材厚度：底板5mm/側板4mm/頂板4mm） | |

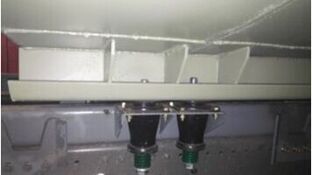

| 罐體固定 | 與底盤車架彈性連接 | |
| 罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 | |
| 溢流口：設DN40溢流口1個 | ||
| 放余水口：設1個DN25水罐放余水口配球閥 | ||
| 注水口：在水罐左右兩側各接1只DN65接口 | ||
| 進出水口：設1個水罐到水泵進水管DN150閥門手動控/制，設1個水泵到水罐充水管DN65閥門手動控/制 |
水系統消防泵：
| 消防泵型號 | CB10/80型低壓消防泵
|
|
| 形式 | 低壓離心式 | |
| 額定流量 | 80L/s @1.0MPa | |
| 出口額定壓力 | 1.0MPa | |
| 吸水深度 | 7m | |
| 引水裝置 | 自帶滑片泵 | |
| 引水時間 | 吸深7米時≤50s |
| 管道材質 | 優質無縫碳鋼管 |  |

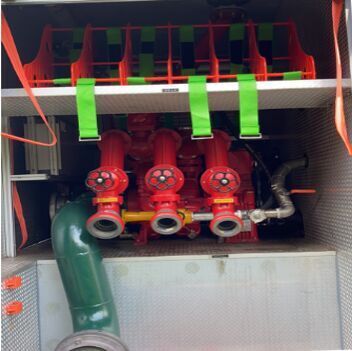

| 吸水管路 | 泵房左右兩側設1個DN150吸水口 | |
| 注水管路 | 水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內 注水管路 | |
| 出水管路 | 泵房左右兩側各設1個DN65及1個DN80出水口，帶截止閥和捫蓋 | |
| 冷卻水管路 | 配有冷卻取力器的冷卻水管路及控/制閥 |

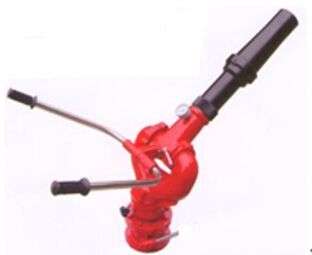

| 消防炮型號 | PS80W
|  |
| 制造商 | 成都威斯特消防機械有限公司 | |
| 回轉角度 | 360°水平回轉 | |
| 仰/俯角 | 俯角≤-15°，仰角≥+45° | |
| 流量 | 80L/S | |
| 射程 | 水≥75m |

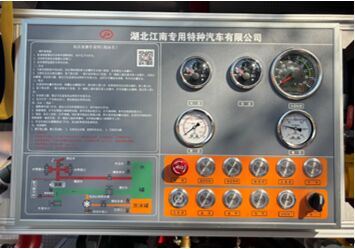

控/制面板主要包括駕駛室控/制和泵室控/制兩部分
|
| |
| 駕駛室內控/制 | 水泵脫掛檔、井燈/井報、照明及信號裝置控/制等 | |
| 泵房?jī)?nèi)控/制 | 上裝總電源開關、參數顯示、狀態顯示 | |
| 附加電 器 | 設獨/立電路
|   |
| 照明系統 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有 照明、指示等 | |
| 頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 | |

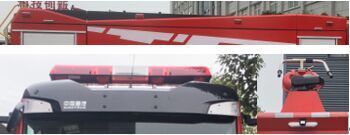

| 井示裝置 | 長排全紅井燈，安裝在駕駛室頂部 | |
| 井報器，其控/制盒在駕駛員前下方 | ||
| 火場照明 | 上裝后部安裝35W消防探照燈1個 |
| 面漆 | 優質國產漆 |
| 顏色 | 車體外表面主色為RO3消防紅 |
| 1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
| 2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
| 3 | 標示醒目，多人操作，互不干涉。 |
| 序號 | 名稱 | 型號 | 數量 | 規格 | 備注 |
| 1 | 吸水管 | 150x4米 | 2 | 根 | 螺紋式 |
| 2 | 濾水器 | FLF150 | 1 | 件 | 螺紋式 |
| 3 | 分水器 | FII80/65×2-1.6 | 1 | 件 | 內扣式 |
| 4 | 集水器 | JII100/65×2-1.0 | 1 | 件 | 內扣式 |
| 5 | 水帶 | 16-65-20 | 6 | 盤 | 低壓；內扣式 |
| 6 | 水帶 | 13-80-20 | 6 | 盤 | 低壓；內扣式 |
| 7 | 異徑接口 | KJ65/80 | 2 | 件 | 內扣式 |
| 8 | 水帶包布 | DT-SB | 4 | 件 | |
| 9 | 水帶掛鉤 | 4 | 件 | ||
| 10 | 地上消防栓扳手 | QT-DS1；長400 | 1 | 件 | |
| 11 | 地下消防栓扳手 | 長860 | 1 | 件 | |
| 12 | 吸水管扳手 | FS100 | 2 | 件 | |
| 13 | 直流開關水qiang | QZ6G3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 14 | 直流開花水qiang | QZ6G3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 15 | 消防桶 | 1 | 具 | ||
| 16 | 滅火器 | 3kg | 1 | 個 | |
| 17 | 消防腰斧 | 長390 ；GF-285 | 1 | 件 | |
| 18 | 橡皮錘 | 1 | 件 | ||
| 19 | 可充電式手提照明燈 | 1 | 件 |
        |
| 備注：其他車型詳細參數可點擊產品圖片查詢 |
